Kit de connecteur pour pilote d'alimentation double

• Description
• Téléchargements

• Ce kit est conçu pour simplifier votre installation et faciliter la maintenance en cas de besoin.

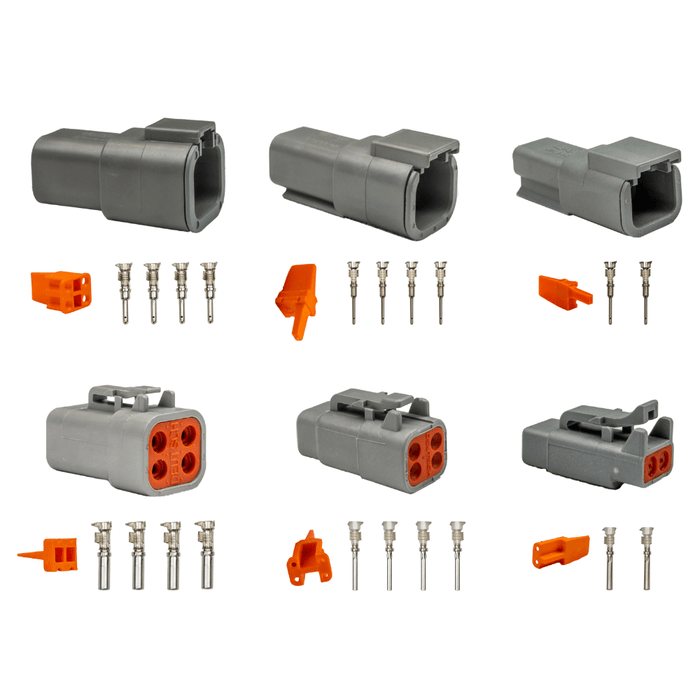

• Ce kit contient :
• 1 kit DTP 4 voies (des deux côtés)
• 1 kit DTM 4 voies (des deux côtés)
• 1 kit DTM 2 voies (des deux côtés)
• Manuel d'utilisation du pilote double FT

INSTRUCTIONS D'INSTALLATION RECOMMANDÉES

Câble à 4 voies de DPD à DTP 4 broches

• DTP 4 broches femelle
• Broche 1 - Gros fil rouge provenant de DPD
• Broche 2 - Gros fil noir provenant de DPD
• Broche 3 - Gros fil bleu provenant de DPD
• Broche 4 - Gros fil blanc provenant de DPD

• DTP 4 broches mâle
• broche 1 - 12V provenant du fusible (40A max)
• Broche 2 - Négatif de la batterie
• broche 3 - eGate gros fil rouge (moteur +)
• broche 4 - eGate gros fil blanc (moteur -)

Câble bidirectionnel de DPD à DTM 2 broches

• DTM 2 broches femelle
• Broche 1 - Petit fil rouge provenant du DPD
• Broche 2 - Petit fil blanc provenant de DPD

• DTM 2 broches mâle
• broche 1 - Sortie jaune numérotée impaire (1, 3, 5 ou 7)
• broche 2 - Sortie jaune numérotée paire (2, 4, 6 ou 8)

Câbles du capteur eGate vers la broche DTM 4

• DTM 4 broches femelle
• broche 1 - Petit fil rouge provenant de l'eGate (5V+)
• Broche 2 - Petit fil noir provenant de l'eGate (masse du capteur)
• broche 3 - Petit fil blanc provenant du (signal de position)
• Broche 4 - Petit fil orange/jaune provenant de l'eGate (signal de température)

• DTM 4 broches mâle
• broche 1 - Bande verte/rouge provenant de l'ECU (5V+)
• Broche 2 - Bande verte/noire provenant du calculateur (masse du capteur)
• Broche 3 - N'importe quel fil d'entrée blanc disponible provenant de l'ECU (signal de position)
• broche 4 - N'importe quel fil d'entrée blanc disponible provenant de l'ECU (signal de température)

REMARQUE : le petit fil bleu du câble multiconducteur eGate n’est pas utilisé.
