SwitchPanel-4 Mini

• Description
• Téléchargements

• Clavier avec 4 boutons configurables et rétroéclairage multicolore
• Manuel du SwitchPanel
  Switchpanel-4 Mini CAO

Caractéristiques

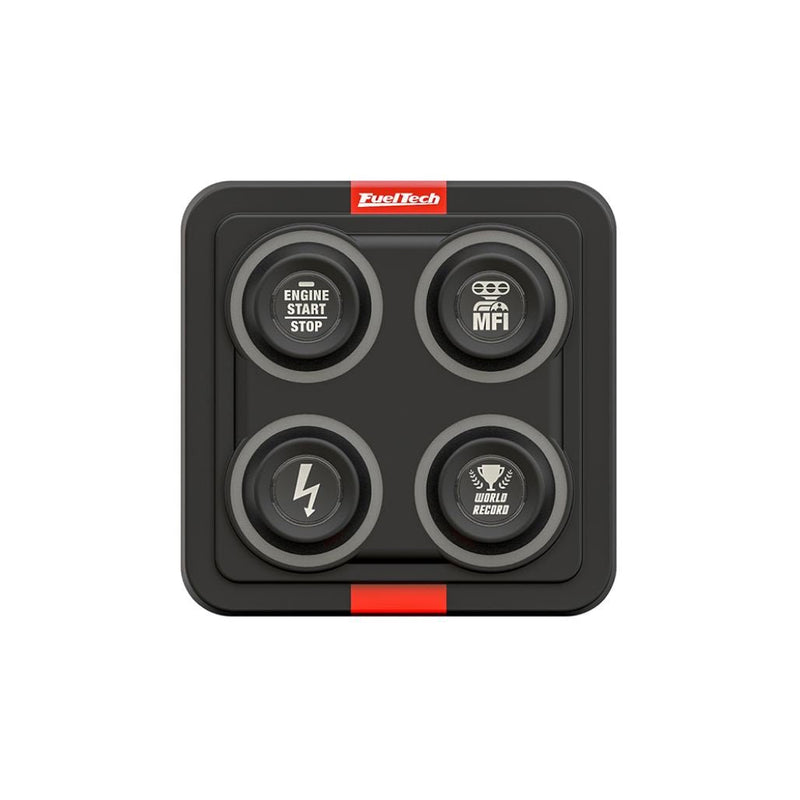

SwitchPanel Mini est un panneau de boutons rétroéclairé compact et multicolore qui communique avec les calculateurs de la ligne PowerFT ( FT450 , FT500 , FT500LITE , FT550 et FT600 ) via FTCAN 2.0.

L'utilisation de SwitchPanel-4 Mini, SwitchPanel-5 Mini et SwitchPanel-8 Mini rendra votre construction encore meilleure. Sa taille compacte lui permet d'être installé dans n'importe quel espace. Il existe des versions de 4, 5 et 8 boutons. L'identification de chaque bouton se fait grâce à plusieurs étiquettes prédéfinies fournies avec le produit, en plus de vous permettre de créer votre propre étiquette à l'aide des étiquettes vierges. De cette manière, chaque bouton sera très bien identifié, notamment pour l'éclairage LED coloré qui varie selon la fonction programmée.

Un autre avantage de l'utilisation du SwitchPanel Mini est qu'il enregistre les entrées des calculateurs PowerFT et vous permet d'étendre votre construction sans avoir à utiliser des calculateurs PowerFT avec plus d'entrées.

SwitchPanel Mini est compatible avec toutes les fonctionnalités présentes dans les calculateurs de la gamme PowerFT. Tous les boutons peuvent être configurés, tels que 2 étapes, climatisation, Boost +, bouton de démarrage du moteur, écran de tableau de bord de commutation, etc. Les fonctions de type commutateur sont également prises en charge telles que le bouton de mode jour/nuit, Burnout, Progressive Nitrous, enregistreur de données interne. , etc.

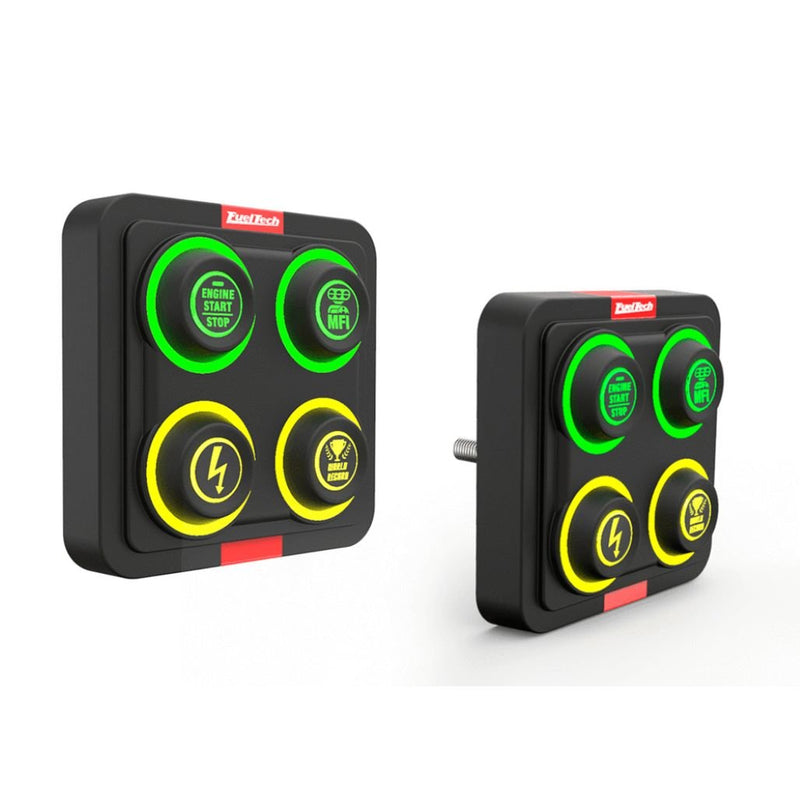

Le SwitchPanel Mini possède des boutons bien espacés avec une perception tactile claire et est parfait pour une utilisation avec des gants. Il bénéficie d'une protection IP67 contre l'eau et la poussière (protection complète contre la poussière et l'immersion jusqu'à 1 mètre pendant 1 heure maximum). Le boîtier est doté de vis à l'arrière, ce qui permet une installation facile et discrète et peut être intégré au tableau de bord, ce qui rend son design encore plus professionnel.

Description technique

• Tension d'alimentation : 12-24 Vcc
• Courant de veille : <50 mA
• BUS de communication : FTCAN 2.0
• Connecteur CAN : 1 Molex mâle, 1 Molex femelle
• Durée de vie du commutateur : millions d'opérations
• Matériau : Caoutchouc de silicone avec revêtement dur en polyuréthane
• Goujons de montage : #10-32
• Indice de protection : IP67/NEMA6

Dimensions : 2,70 x 2,70 x 0,82 pouces

Contenu de l'emballage

• 1 panneau de commutation-4 mini
• 1 harnais pour l'installation
• 1 Guide d'utilisation et d'installation
• 1 kit de montage (2x écrous et rondelles #10-32)
• 1 feuille d'étiquettes SwitchPanel
