Gabarit de coupe pour coudes mandrinés (imprimé 3D)

Coupez vos coudes mandrinés à l'angle exact qu'il vous faut, avec une coupe d'équerre et un bout bien rond à chaque fois. Ce gabarit de coupe en PETG, en deux pièces, se referme autour d'un coude mandriné à 90° pour l'échappement, l'admission, l'intercooler et la tuyauterie de turbo. Imprimé sur commande et prêt à utiliser, aucune quincaillerie requise.

Comment ça fonctionne
Glissez la languette d'arrêt dans la fente de l'angle voulu, poussez le coude dans le gabarit jusqu'à ce qu'il appuie contre la languette, puis coupez à ras la face du gabarit. Chaque fente suit une ligne radiale à partir du centre du coude, donc la coupe est d'équerre avec le tube et le bout reste rond. Serrez le gabarit dans l'étau d'une scie à ruban horizontale ou dans un étau d'établi. Les deux moitiés se referment en laissant un léger espace entre elles, donc l'étau serre le gabarit sur le tube et le coude ne bouge pas pendant la coupe.

Détails
• Un gabarit par diamètre de tube et rayon de cintrage (CLR), choisissez le vôtre dans les options
• 1D = rayon égal au diamètre du tube, 1.5D = rayon de 1,5 fois le diamètre
• Les moitiés se referment avec un espace de 1 mm pour que l'étau serre le tube
• Fentes d'arrêt aux 5°
• Sur les plus petites grandeurs (1D de 1 1/2 po à 2 1/4 po, et 1 1/2 po 1.5D), les fentes sont aux 10° pour garder le gabarit solide

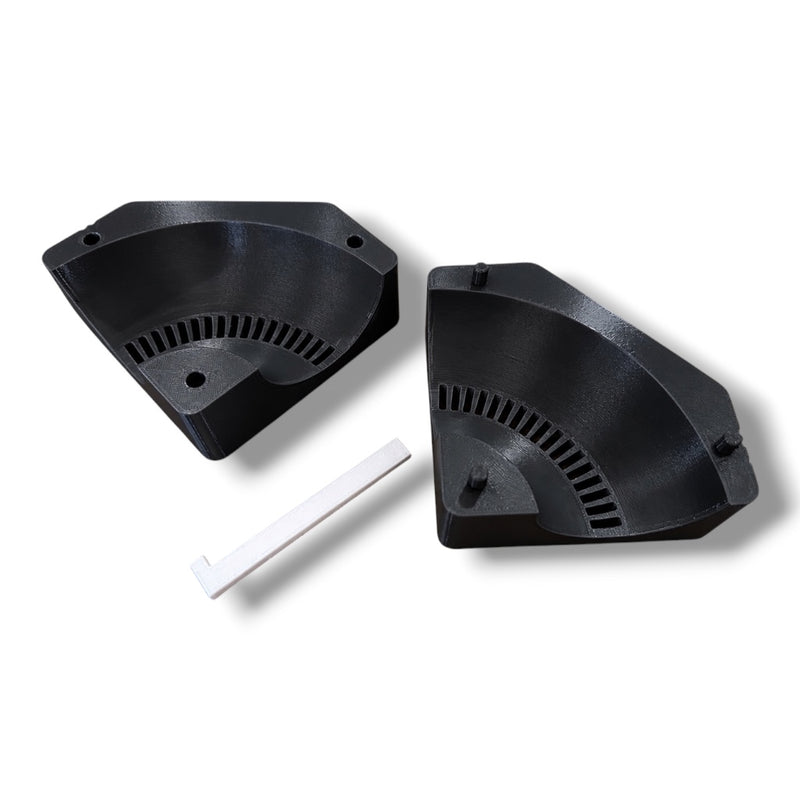

• Comprend les deux moitiés du gabarit et la languette d'arrêt

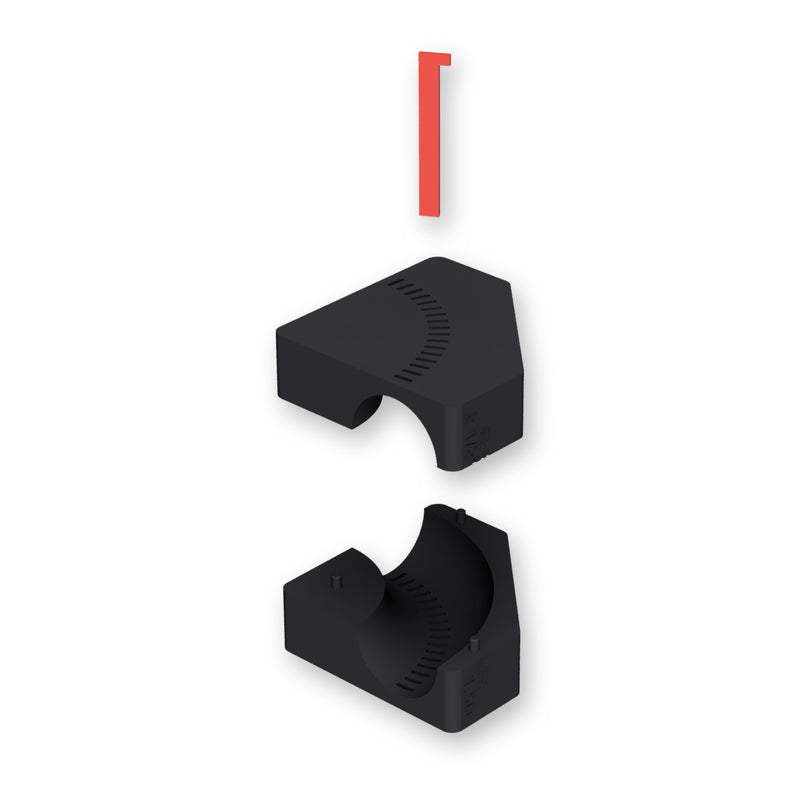

• Des goupilles d'alignement imprimées emboîtent les deux moitiés
• Imprimé en PETG

Imprimé sur commande. Prévoyez de 3 à 5 jours ouvrables avant l'expédition de votre gabarit.

Vous préférez l'imprimer vous-même? Les fichiers STL sont offerts en téléchargement : Gabarit de coupe pour coudes mandrinés (FICHIER D'IMPRESSION).

Numéro de pièce BPS : M010
